Hľadáte presný a bez námahy strih gilotínu, ktorý dokáže rezať celé kovové platne hrubšie ako 10 mm?
Náš hydraulický gilotínový strih série QC11y je pre vás ideálny.
Strih série QC11y je vybavený pokročilou technológiou, dodáva sa štandardne s riadiacim systémom E21, výkonnými hydraulickými valcami a ostrými čepeľami, ktoré je možné upraviť tak, aby sa zabezpečilo, že každý rez je presný a presný.
Podrobné obrázky

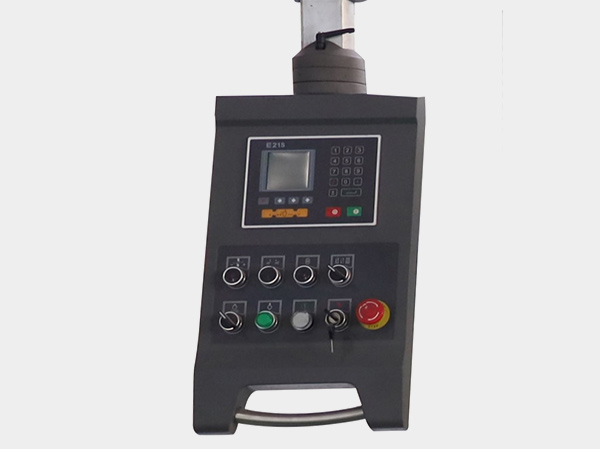

 | E21S radič (štandard) * Ovládanie zadnej zastávky, schopné ovládať štandardné motory a meniče; |
 | Kŕmenie Kŕmenie je vybavené všestranným pohyblivým valcom, čo umožňuje plynulý pokrok doštičky a ľahké nastavenie strihovej polohy počas kŕmenia. To šetrí čas a prácu, uľahčuje pohodlné demontáž a inštaláciu lopty a umožňuje údržbu bez námahy. |
 | Stlačte olejový valec Pružina je vyrobená zo zliatiny 60SI2MN z legovanej ocele a nárazová podložka je zahustená polyuretánom. Tlaková základňa, spodná doska a tesnenie oleja sú zahusťované a dovážané. |
 | Čepeľ Spodná časť držiaka nástroja je vybavená záložným valčekom, ktorý obsahuje excentrický hriadeľ. Tento rukáv je poháňaný redukciou motora, aby sa otáčal, čím upravuje vôľu medzi hornými a dolnými čepeľami. |

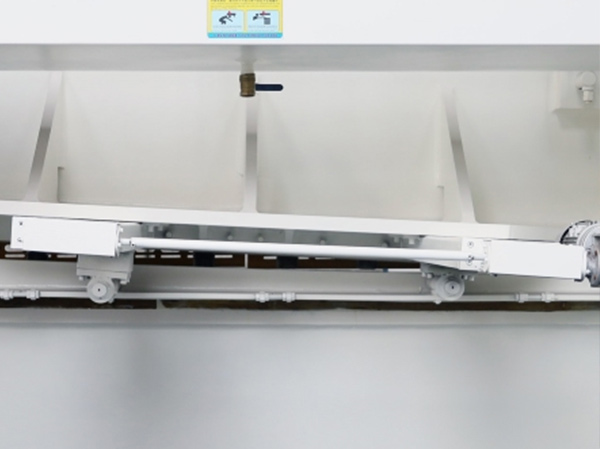

 | Motor Elektrické zadné zastavovacie zariadenie je vybavené nastaviteľným meničom, ktorý umožňuje rýchle aj pomalé úpravy. Okrem toho je vybavený užívateľsky prívetivým numerickým riadiacim zariadením, ktoré ponúka funkcie vpred, spätne a polohovanie. |
 | Konektor trubice s vysokým tlakom Spojenie medzi bezšvovými oceľovým potrubím a kĺbom rukávov je charakterizované vysokotlakovým odporom, zabezpečuje žiadny únik oleja a uľahčuje ľahkú údržbu. |

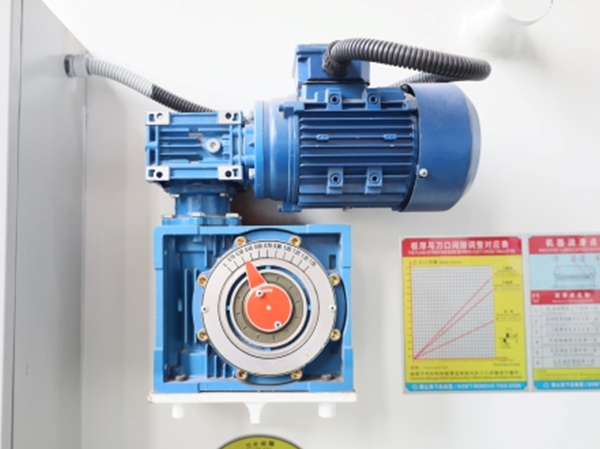

 | Úprava medzery s elektrickou čepeľou Motor a reduktor sa používajú na presnú a rýchlu kontrolu nastavenia čistenia čepele. |
 | Hlavný motor Vysokokapacitný hlavný motor poskytuje dostatok robustnej energie. |
| Model | Hrúbka | Dĺžka rezania | Počet časov mŕtvice | Uhol rezania | Sortiment | Hlavná sila |
| Typ | (mm) | (mm) | (T/min) | (°) | (mm) | (Kw) |
| 4x2500 | 4 | 2500 | 16 | 0,5 ~ 1,5 | 20 ~ 600 | 5.5 |
| 4x3200 | 4 | 3200 | 14 | 0,5 ~ 1,5 | 20 ~ 600 | 5.5 |
| 4x4000 | 4 | 4000 | 10 | 0,5 ~ 1,5 | 20 ~ 600 | 5.5 |
| 4x6000 | 4 | 6000 | 8 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x2500 | 6 | 2500 | 18 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x3200 | 6 | 3200 | 15 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x4000 | 6 | 4000 | 12 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x5000 | 6 | 5000 | 10 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 6x6000 | 6 | 6000 | 7 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x2500 | 8 | 2500 | 13 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x3200 | 8 | 3200 | 11 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x4000 | 8 | 4000 | 9 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x5000 | 8 | 5000 | 7 | 0,5 ~ 1,5 | 20 ~ 600 | 15 |
| 8x6000 | 8 | 6000 | 6 | 0,5 ~ 1,5 | 20 ~ 600 | 15 |
| 10x2500 | 10 | 2500 | 12 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 10x3200 | 10 | 3200 | 10 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 10x4000 | 10 | 4000 | 9 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 10x6000 | 10 | 6000 | 6 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 12x2500 | 12 | 2500 | 12 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x3200 | 12 | 3200 | 10 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x4000 | 12 | 4000 | 9 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x5000 | 12 | 5000 | 7 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x6000 | 12 | 6000 | 6 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 16x2500 | 16 | 2500 | 8 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x3200 | 16 | 3200 | 7 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x4000 | 16 | 4000 | 6 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x5000 | 16 | 5000 | 5 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x6000 | 16 | 6000 | 4 | 0,5 ~ 2,5 | 20 ~ 600 | 30 |
| 20x2500 | 20 | 2500 | 8 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x3200 | 20 | 3200 | 7 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x4000 | 20 | 4000 | 6 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x5000 | 20 | 5000 | 5 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x6000 | 20 | 6000 | 4 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 25 × 2500 | 25 | 2500 | 6 | 0,5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 3200 | 25 | 3200 | 5 | 0,5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 4000 | 25 | 4000 | 5 | 0,5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 5000 | 25 | 5000 | 4 | 0,5 ~ 3 | 20 ~ 800 | 55 |
| 25 × 6000 | 25 | 6000 | 3.5 | 0,5 ~ 3 | 20 ~ 800 | 55 |
Kľúčový chrbtový podnik v odvetví kovania. Spoločnosť sa nachádza v priemyselnej zóne Hai'an Binhai v provincii Jiangsu v ekonomicky rozvinutej delte rieky Yangtze.
Špecializujeme sa na výrobu strihových strojov „Huaduan“ strihových strojov, ohybových strojov, valcovacích strojov, hydraulických lisov a odvíjajúcich sa a vyrovnávacích strihových línií. Výrobky sa široko používajú v svetelnom priemysle, letectve, stavbe lodí, metalurgii, prístrojov, elektrických spotrebičoch, výrobkoch z nehrdzavejúcej ocele, stavebníctva a dekorácie. Výrobky sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie, Blízkeho východu a ďalších krajín a regiónov.
Naša spoločnosť má veľa domácich strihov, skladania, valcovania, hydraulických lisov, vyrovnanie strihových výrobných línií a ďalších profesionálnych, výskumných a vývojových výrobných výrobkov, technická úroveň je v popredí odvetvia; Huaduan Spravičový nástroj integruje pokročilé technológie doma iv zahraničí s pokročilým povedomím, novými koncepciami a inovatívnymi duchmi a neustálym vývojom priemyselných výrobkov, čím položí solídny základ pre „Huaduan“ na vytvorenie svetovo rezulovanej značky v kovaniach.
Priemyselné skúsenosti
Továreň
Stavebný priestor
Ročná výstupná hodnota
Zlepšenie rýchlosti rezania Stroje na rezanie laserov CNC Zabezpečenie hladkého rezného hrán je veľmi náročnou úlohou, pretože zahŕňa komplexnú optimalizáciu viacerých parametrov, ako je las...
Prečítajte si viacZlepšenie celkového odporu vibrácií strih je kľúčom k optimalizácii výkonu zariadenia, rozšíreniu životnosti a zlepšeniu presnosti spracovania. Zlepšením podporného systému sa vplyv vibrácií...
Prečítajte si viacAdaptabilita precízne CNC stroj Nástroje pri spracovaní rôznych materiálov sú zložitým problémom zahŕňajúcim vlastnosti materiálu, presnosť spracovania, výberu nástrojov, parametrov procesu ...
Prečítajte si viacTen QC11y CNC hydraulický strihový stroj Predstavuje vrchol presnosti a účinnosti v technológii rezania kovových dosiek. Tento stroj je navrhnutý pre vysokovýkonné operácie a vyniká pri rezaní kovových platničiek hrubšie ako 10 mm s neprekonateľnou presnosťou a spoľahlivosťou. Vďaka svojim robustným konštrukčným a pokročilým funkciám je nevyhnutným nástrojom pre odvetvia, ktoré si vyžadujú vynikajúce možnosti rezania a prevádzkovú efektívnosť.
Vynikajúca konštrukcia a trvanlivosť: Strih QC11y je vybavený rámom a odpočinkom nástroja vytvoreným z vysoko pevných oceľových konštrukčných komponentov. Zvyšok horného nástroja je zmiernený, aby sa eliminovalo vnútorné napätie, čo vedie k zvýšenej tuhosti a stabilite. Táto odolná konštrukcia zaisťuje, že stroj funguje dôsledne aj za vysokých podmienok, čo poskytuje presné a spoľahlivé škrty počas dlhších období.
Pokročilý strihový mechanizmus: V jadre QC11y je jeho pokročilý hydraulický systém, ktorý poháňa držiak nástroja pozdĺž presných vodiacich koľajníc. Poháňaný robustnými hydraulickými valcami je strihový pohyb hladký a presný a pri každej prevádzke dodáva čisté rezy. Systém čepele zadného rozchodu s záložným valčekom s excentrickým rukávom hriadeľa je poháňaný motorom pre presné nastavenie vôle čepele. To zaisťuje optimálne medzery v rezaní pre rôzne hrúbky materiálu a zvyšuje celkovú presnosť stroja.
Najmodernejší riadiaci systém: Vybavený radičom E21S, QC11y ponúka sofistikovanú kontrolu nad svojimi operáciami. Tento ovládač riadi úpravy zadnej zastávky pomocou štandardných motorov a meničov, podporuje duálne programovateľné digitálne výstupy a obsahuje efektívnu funkciu počítania obrobkov. Ukladá až 40 programov, z ktorých každý má 25 pracovných krokov, a má užívateľsky prívetivé rozhranie s jedným kliknutím zálohovania a obnovením nastavení parametrov. LCD obrazovka podporuje plynulú anglicko-čínsku konverziu, vďaka čomu je prístupná a ľahko použiteľná pre operátorov v rôznych prostrediach.
Nastavenie medzery s elektrickou čepeľou: Strih obsahuje systém nastavenia medzery s elektrickou čepeľou, ktorý využíva motor a reduktor pre rýchle a presné riadenie vôle čepele. Táto funkcia umožňuje rýchle úpravy, uľahčuje presné rezanie a znižovanie manuálneho úsilia. Systém zvyšuje prevádzkovú efektívnosť zefektívnením procesu úpravy.
Efektívny systém kŕmenia: QC11y obsahuje sofistikovaný kŕmny pracovný pracovník s pohyblivým valčekom, ktorý je navrhnutý na uľahčenie plynulého pokroku kovových dosiek. Tento systém umožňuje ľahké nastavenie polohy strihu počas kŕmenia, šetrenia času a práce. Dizajn tiež zjednodušuje údržbu s pohodlnou demontážou a inštaláciou kolieskovej gule.
Spoľahlivý hydraulický systém: Hydraulický systém QC11y je skonštruovaný pre výkon a trvanlivosť, ktorý obsahuje vysokotlakové plášťové trubicové konektory, ktoré bránia úniku oleja a zabezpečujú ľahkú údržbu. Systém je vybavený bezpečnostnou ochranou preťaženia a poskytuje jasné zobrazenie výšky hladiny oleja, čo umožňuje nepretržitú prevádzku pri menovitom zaťažení až 16 hodín bez prerušenia.
Výkonný hlavný motor: Vysokokapacitný hlavný motor poháňa QC11y a dodáva dostatok a spoľahlivú energiu pre vysoké pracovné úlohy. Tento motor zaisťuje konzistentný výkon a zvyšuje schopnosť šmyku ľahko zvládnuť náročné priemyselné aplikácie.
Motor precízneho priestoru chrbta: Systém motora zadného rozchodu je vybavený nastaviteľným meničom pre rýchle aj pomalé úpravy, doplnený numerickým ovládacím zariadením, ktoré ponúka funkcie vpred, dozadu a polohovanie. Tento pokročilý systém poskytuje presnú kontrolu nad zadnou zastávkou, čím sa zvyšuje všestrannosť a presnosť stroja.
Ten QC11y CNC hydraulický strihový stroj je navrhnutý tak, aby spĺňal najvyššie štandardy presnosti a účinnosti. Jeho pokročilé funkcie, robustná konštrukcia a vynikajúci výkon z neho robia neoceniteľným majetkom pre akúkoľvek operáciu kovov a poskytuje spoľahlivé a vysoko kvalitné výsledky rezania pre širokú škálu aplikácií.
