Domov / Stroje / CNC Press Brake / EH8 ELEKTORODRAULICKÝ SERVO OBLASOVÝ STROD

CNC Press Brake

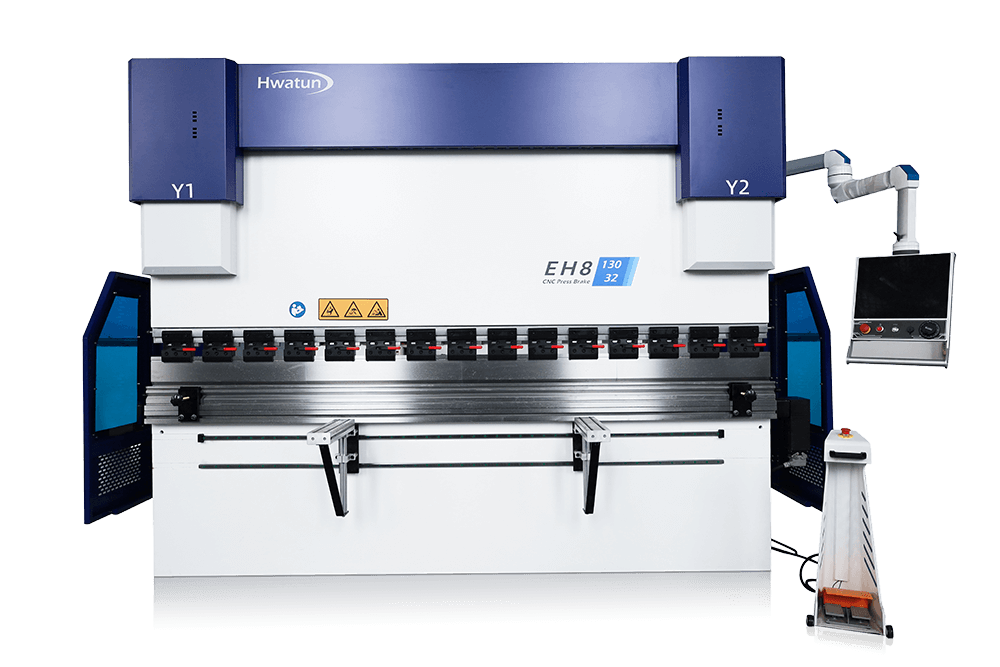

EH8 ELEKTORODRAULICKÝ SERVO OBLASOVÝ STROD
CNC Press Brake

EH8 ELEKTORODRAULICKÝ SERVO OBLASOVÝ STROD

Ste pripravení posunúť svoje ohybové operácie na ďalšiu úroveň?
Séria EH8 je tu pre vás!
Tento stroj je postavený z robustnejšieho rámu a vybavený systémom DA53T Delem DA53T (s možnosťami pre ďalšie systémy Delem a CybTouch), je navrhnutý na manipuláciu s zložitejšími a presnými úlohami. Dodáva sa štandardne so zadným meradlom 4 1 osi, ale ak potrebujete viac, môžete sa rozhodnúť pre zadný rozchod 6 1. EH8 je vhodný pre tých, ktorí potrebujú výkon a prispôsobenie špičkovej úrovne pre zložité ohybové práce.

Kontaktujte nás
PREV：ELEKTORODRAULICKÝ SERVO SERVO SERVO
NEXT：No next article
  • EH8 Series CNC Press Brake

    EH8 Series CNC Press Brake

    -Rám je skonštruovaný s dizajnom mált a tenónu, ktorý je plne zváraný pre stabilitu a dlhovekosť. Spracuje sa pomocou veľkého nudného a frézovacieho stroja namontovaného na podlahe, aby sa zabezpečila vysoká presnosť a minimalizovala deformáciu.

    -Prijíma elektrom-hydraulický servomolník a pravítko mriežky pre kontrolu s uzavretou slučkou.

    -Štandardná konfigurácia obsahuje zadný rozchod 2 osi (x, r), alebo si môžete vybrať ako alternatívnejšiu voľbu všestrannejší a efektívnejší zadný rozchod 4 osi (x, r, z1, z2).

    -Pracovná stránka je vybavená motorickým mechanizmom anti-deflexie kontrolovaného CNC, ktorý účinne eliminuje vplyv deformácie posuvného posúvača na kvalitu obrobku. Systém CNC automaticky upravuje sumu kompenzácie pre pohodlnú a presnú prevádzku.



    Hlavné prvky série EH8

    EH8 je vysokovýkonná tlačová brzda navrhnutá pre štíhlu výrobu, ktorú je možné prispôsobiť alebo nakonfigurovať tak, aby vyhovovala vašim požiadavkám, či je váš obrobok jednoduchý alebo zložitý.



    • Intuitívny ovládač
      Užívateľsky prívetivý grafický dotykový ovládač poskytuje úplnú hru na ohybový výkon stroja.
    • Pevná konštrukcia
      Celá séria EH8 je navrhnutá a postavená pomocou zváraného jednodielny rámec opracovaný na zaručenie presnosti stroja.
    • Zadný obrys
      Novo navrhnutý zadný rozchod je robustná konštrukcia s konfiguráciami 2 osi alebo 4-osami pre väčšiu flexibilitu a zvýšenú produktivitu.
    • Hydraulický systém kontrolovaný servo
      Hydraulické komponenty sa vyrábajú na vysokej úrovni, aby sa zaistil vynikajúci výkon.
    • Lineárne kódovače
      Vysoko presné lineárne kódovače poskytujú vysokú presnosť a opakovateľnosť polohy.
    • CNC korunovanie
      CNC mechanické korunovanie, vysoká presnosť, zlepšenie presnosti uhla ohybu a linearity.

    Viac možnosti
    CNC riadiaci systém

    CNC riadiaci systém

    Séria EH8 je vybavená systémom CNC Delem DA53T ako štandard, zatiaľ čo pre systém CNC je možné zvoliť aj alternatívne možnosti, ako sú Delem a Cybelec.

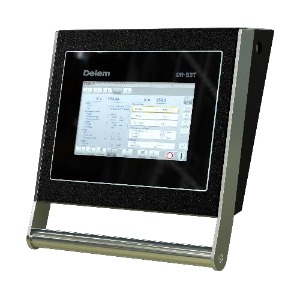

    Delem da53t

    -„Hot-key“ Touch navigácia

    - 10,1 "Color TFT s vysokým rozlíšením

    - Až 4 osi (y1, y2 2 aux. Osi)

    - Kontrola korunovania

    - Nástroj/ materiál/ knižnica produktov

    - Servo a riadenie invertora frekvencie



    Kliknutím pre viac podrobností

    Kliknutím pre viac podrobností

    Kliknutím pre viac podrobností

    Kliknutím pre viac podrobností

    DA-53T

    DA-58T

    Da-66t

    DA-69T

    Osi

    3

    4

    4

    4

    4

    8

    8

    8

    8

    Skríning

    7 ''

    10.1 "

    12 "

    15 "

    15 "

    17 "

    19 "

    17 "

    19 "

    Dotyková obrazovka

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    2D grafický pohľad

    -

    -

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    3D grafický pohľad

    -

    -

    -

    -

    -

    ●

    ○

    ●

    ●

    3D programovanie

    -

    -

    -

    -

    -

    -

    ○

    ●

    ●

    Výber automatického náradia

    -

    -

    -

    -

    •

    •

    •

    ●

    ●

    USB porty

    1

    1

    1

    1

    1

    2

    1

    2

    1

    2d DXF Import

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    3D Iges/krok Import

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    3D offline import

    -

    -

    -

    -

    -

    ○

    -

    ●

    ●

    Export DXF 2D FP

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    Cybtouch

    8ps

    Cybtouch

    12ps

    Cybtouch

    15ps

    Visitouch

    19

    Visitouch

    19 mx

    Kliknutím pre viac podrobností

    Kliknutím pre viac podrobností

    Kliknutím pre viac podrobností

    Kliknutím pre viac podrobností

    Kliknutím pre viac informácií

    Viac možnosti
    Robustná štruktúra

    Robustná štruktúra

    Diagram analýzy konečných prvkov

    -Mechanická štruktúra tlačovej brzdy a všetky hlavné komponenty podliehajú 3D analýze a návrhu optimalizácie, čo zaručuje atraktívnu konštrukciu a spoľahlivú štruktúru pre stabilnú prevádzku stroja.

    Dizajn rámu

    -Stroj je navrhnutý a postavený zo zváraného jednodielneho rámca, ktorý je opracovaný bez premiestnenia, aby sa zaručila odolnosť a presnosť.

    Integračné spracovanie

    -Celý rámec stroja je dokončený integrálnym procesom pomocou trojrozmerného obrábania CNC, aby sa zabezpečila vysoká presnosť.

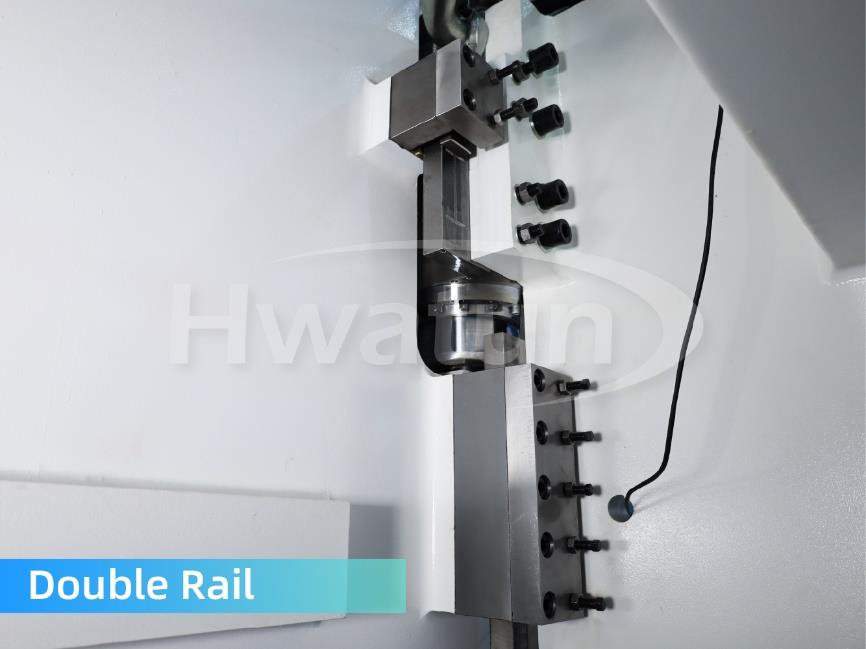

    Dvojitá konštrukcia koľajnice

    Pôvodná hlavná koľajnica je vylepšená párom pomocných vodiacich koľajníc, ktoré obsahujú platne odolné voči opotrebovaniu medi a vložené grafitové častice, aby sa zabezpečilo plynulejší vodiaci výkon.

    Viac možnosti
    Ovládanie osi Y1, Y2

    Ovládanie osi Y1, Y2

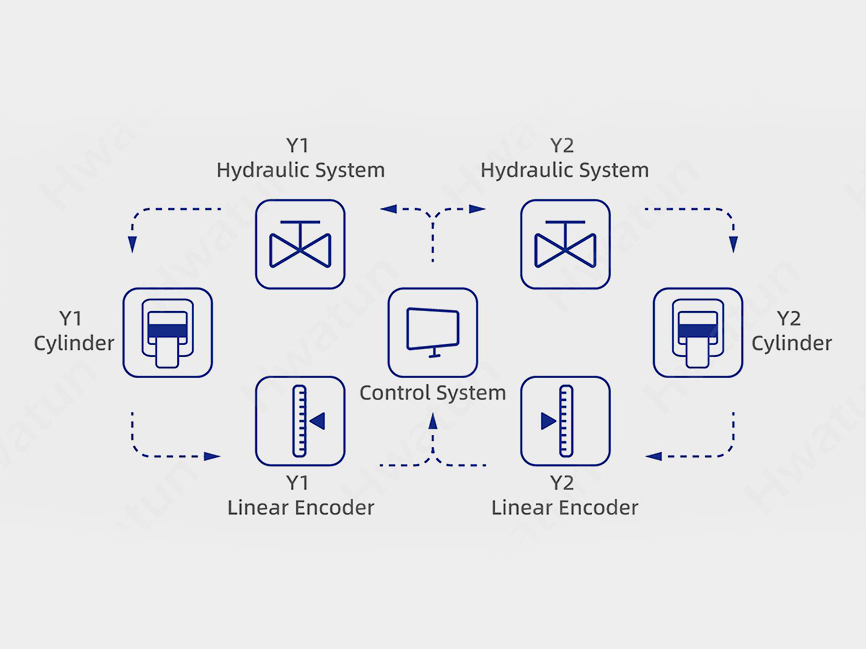

    Ako fungujú sekery Yi a Y2?

    S prijatím plne uzavretej elektrom-hydraulickej technológie regulácie servo-regulácie sa polohový signál posúvača privádza späť do ovládača lineárnymi kódovačmi na oboch stranách. Následne regulátor CNC reguluje objem oleja olejového valca moduláciou otváracej veľkosti proporcionálneho jadra ventilu, čím sa zabezpečuje, že posúvač (Y1, Y2) pracuje na konzistentnej rovine. Udržiava paralelný stav s pracovným faktorom.

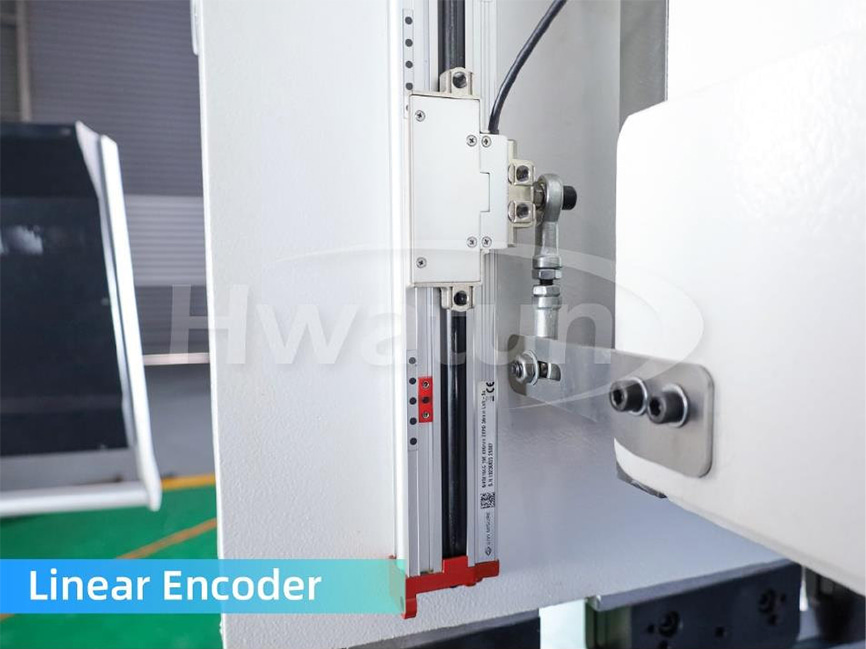

    Lineárny kódovač

    Vysoko presný lineárny kodér sa prijíma ako snímač posunu, ktorý je inštalovaný na doske v tvare C, aby sa presne zistila poloha valca oleja. Presnosť spätnej väzby je až 0,01 mm, čo umožňuje presné riadenie ohybu.

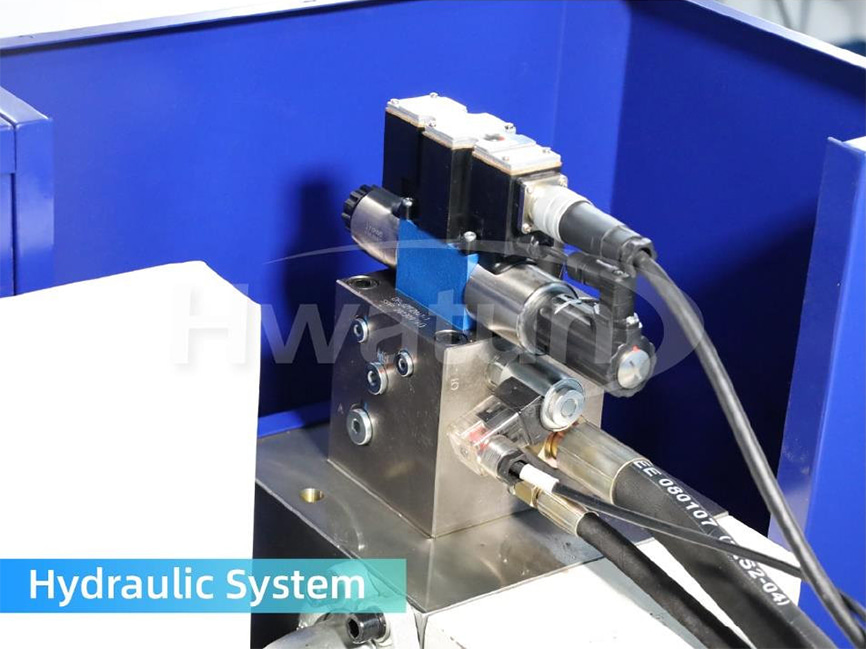

    Hydraulický systém

    Hydraulický systém využíva importovaný integrovaný riadiaci systém, minimalizuje inštaláciu potrubia a eliminuje únik oleja pri vylepšovaní stability strojového stroja a môže sa pochváliť esteticky príjemným a jednoduchým vzhľadom. Integrácia s lineárnymi kódovačmi vytvára presný riadiaci systém, ktorý zaisťuje rýchlu reakciu, presnú reguláciu toku, minimálnu tvorbu tepla a výnimočná trvanlivosť.

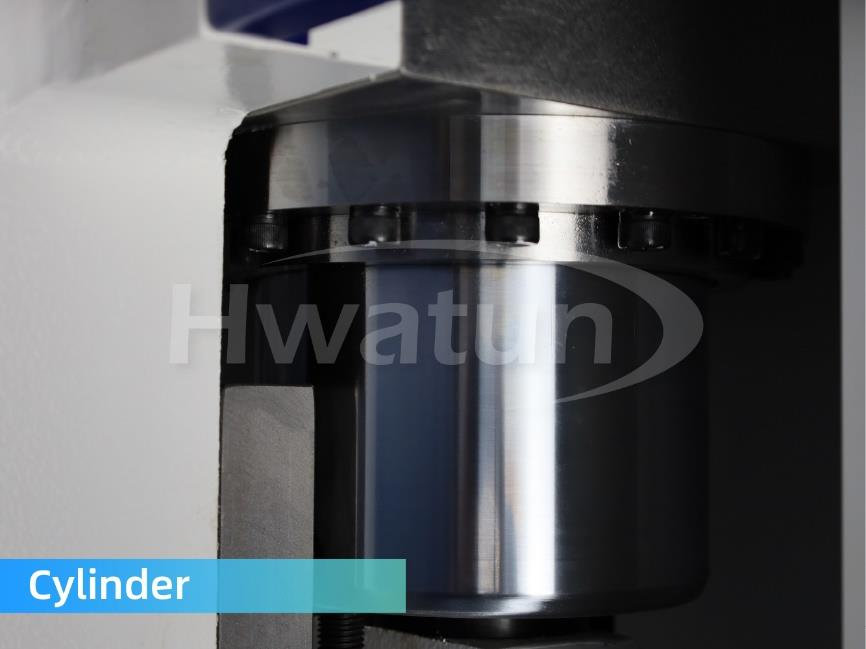

    Vynikajúci elektro-hydraulický valec

    - Náš vysokokvalitný ropný valca je navrhnutý tak, aby zlepšil výkon vašej tlačovej brzdy a zároveň eliminoval únik oleja.
    -Tento ropný valec, postavený s materiálmi najvyššej úrovne a pokročilou technológiou, zaisťuje spoľahlivý a dlhotrvajúci výkon.
    - Jeho robustná konštrukcia a presné inžinierstvo z neho robí spoľahlivú súčasť, ktorá prispieva k celkovej stabilite tlačovej brzdy.

    Viac možnosti
    Systém zadného rozchodu

    Systém zadného rozchodu

    Štruktúra zadného rozchodu je robustne navrhnutá pre konzistentné a presné umiestnenie osí, s lúčom vybaveným duálnymi lineárnymi vodiacimi koľajnicami, aby sa zvýšila stabilita a presnosť.

    ABG-2 x r zadný meradlo osi

    - Os x je poháňaná kombináciou lineárneho vodiaceho, guľôčkového skrutky a servo motora, aby sa zabezpečilo presné umiestnenie.

    -Os r používa ako výkonovú prevodovku vysokú pevnú oceľovú tyč, pričom špirálové prevodovky pomáhajú pri synchrónnom polohe a skrutky s vysokou pevnosťou na bezpečné spojenie komponentov. To umožňuje presnú synchronizáciu osi R, s rýchlou reakciou, nízkou rýchlosťou zlyhania a ľahkou údržbou.


    Konfigurácia

    Séria

    Opis

    ABG-2 (štandard)

    2 os: x r

    ABG-4 (voliteľné)

    4 os: x r z1 z2


    Zadný rozchod série

    ● x os: predný a zadný pohyb chrbta

    ● R A os: hore a dole pohyb chrbta

    ● Os1 Axis: ľavý a pravý pohyb prsta

    ● Os2 Axis: ľavý a pravý pohyb prsta



    Presnosť

    Séria ABG

    X

    R

    Z1*

    Z2*

    Mŕtvica (mm)

    600

    150

    zvyk

    zvyk

    Rýchlosť (mm/s)

    350

    120

    300

    300

    Presnosť (mm)

    ± 0,01

    ± 0,05

    ± 0,05

    ± 0,05

    Mechanický

    Loptička

    Hrebeň

    Hrebeň

    Rack

    Viac možnosti
    CNC korunovanie


    CNC korunovanie

    Motorizovaný CNC kontrolovaný anti-deflexný pracovný pracovník

    -Korunovacie zariadenie CNC sa dá automaticky upraviť podľa pokynov naprogramovaných do systému CNC, čo je veľmi pohodlné a efektívne.



    Prečo potrebujeme korunovanie?

    Účelom korunovania CNC je dosiahnuť optimálny ohýbací obrobok účinným kompenzáciou deformácie vychýlenia spôsobenej RAM a vertikálnou doskou pracovnej plochy.

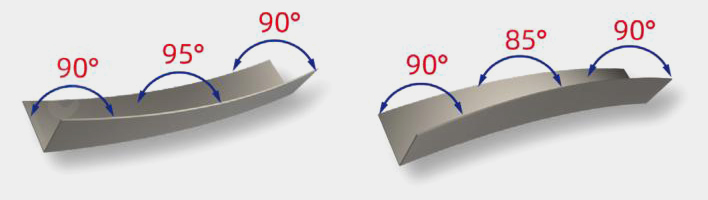

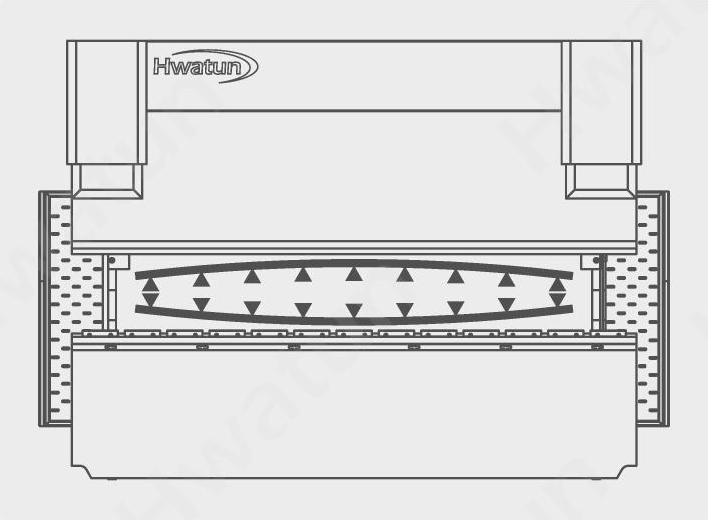

    Bez korunovania

    Bez korunovania pre tanier môžu byť konkávne alebo konvexné deformácie na doske.

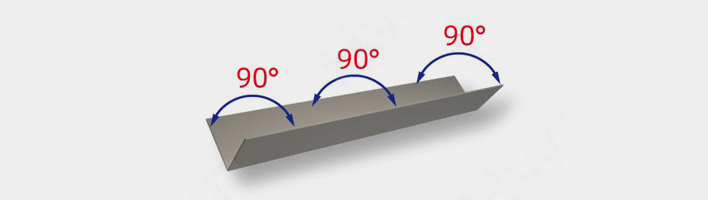

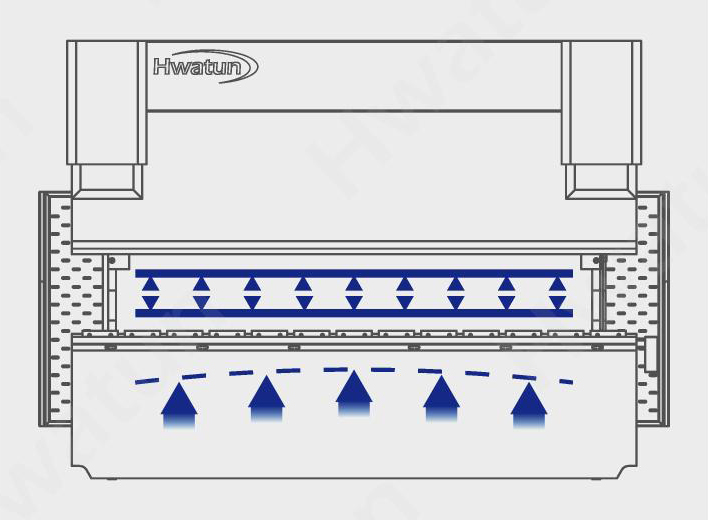

    Správne korunovanie

    Pri správnom korunovaní pre tanier je ľahké vyrobiť tanier, ktorý spĺňa požiadavky.

    Viac možnosti

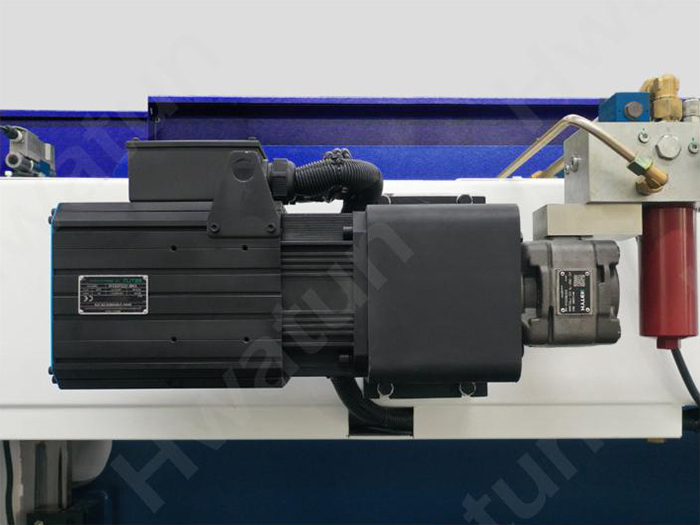

    Hlavný motor serva

    Hlavný motor serva

    Olej, ktorý ťaží z technológie kontroly jednej servopumpery, je dodávaný iba v prípade potreby, poskytuje tichšie, viac energeticky úsporné a viac duševne priateľské operácie, čím sa stáva najlepšou voľbou pre spotrebiteľov, ktorí sa zameriavajú na trvalo udržateľný rozvoj a rast.

    Viac možnosti

    Náradie

    -Všetky horné údery a spodné matrice sú induktívne kalené

    -Naši inžinieri odporučia najvhodnejšie náradie na základe vašich dielcov, bežnej hrúbky plechu, výšky otvárania a ohybovej sily tlakovej brzdy.

    Viac možnosti
Nantong Hwatun Heavy Strojový nástroj Co., Ltd.
Nantong Hwatun Heavy Strojový nástroj Co., Ltd.



Poskytovať zákazníkom vysoko kvalitné výrobky a úprimné služby.

Nantong Hwatun Heavy Strojový nástroj Co., Ltd.

Kľúčový chrbtový podnik v odvetví kovania. Spoločnosť sa nachádza v priemyselnej zóne Hai'an Binhai v provincii Jiangsu v ekonomicky rozvinutej delte rieky Yangtze.

Špecializujeme sa na výrobu strihových strojov „Huaduan“ strihových strojov, ohybových strojov, valcovacích strojov, hydraulických lisov a odvíjajúcich sa a vyrovnávacích strihových línií. Výrobky sa široko používajú v svetelnom priemysle, letectve, stavbe lodí, metalurgii, prístrojov, elektrických spotrebičoch, výrobkoch z nehrdzavejúcej ocele, stavebníctva a dekorácie. Výrobky sa vyvážajú do Európy, Ameriky, juhovýchodnej Ázie, Blízkeho východu a ďalších krajín a regiónov.

Naša spoločnosť má veľa domácich strihov, skladania, valcovania, hydraulických lisov, vyrovnanie strihových výrobných línií a ďalších profesionálnych, výskumných a vývojových výrobných výrobkov, technická úroveň je v popredí odvetvia; Huaduan Spravičový nástroj integruje pokročilé technológie doma iv zahraničí s pokročilým povedomím, novými koncepciami a inovatívnymi duchmi a neustálym vývojom priemyselných výrobkov, čím položí solídny základ pre „Huaduan“ na vytvorenie svetovo rezulovanej značky v kovaniach.

  • 0Roky

    Priemyselné skúsenosti

  • 0m²

    Továreň

  • 0m²

    Stavebný priestor

  • 0Milióny

    Ročná výstupná hodnota

Čestné osvedčenie
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Redakcia

Súvisiace výrobky

Opis produktu

Ten Elektro-hydraulický servomotorový stroj Predstavuje vrchol technológie precíznej technológie kovov, navrhnutý tak, aby vyhovoval požiadavkám zložitých a vysoko presných ohybových úloh. Tento stroj je postavený z robustného rámca s dizajnom s obsahom mált-a tenónu a plne zváranou konštrukciou, ponúka mimoriadnu stabilitu a dlhovekosť. Prechádza starostlivé spracovanie pomocou veľkého nudného a frézovacieho stroja namontovaného na podlahe, zabezpečuje vysokú presnosť a minimalizuje deformáciu v priebehu času. Táto robustná kvalita zostavenia zaisťuje, že stroj zvládne najnáročnejšie ohybové operácie s konzistentným výkonom.

Jadrom stroja je pokročilý elektro-hydraulický servomotor, ktorý poskytuje kontrolu s uzavretou slučkou. Systém využíva najvyššiu úroveň elektro-hydraulického servoprávneho ventilu a mriežkového pravítka, zaisťuje presné umiestňovanie a ohybové uhly s pozoruhodnou opakovateľnosťou. Mechanizmus kontroly s uzavretou slučkou neustále monitoruje a upravuje proces ohybu v reálnom čase, ktorý používateľom ponúka bezkonkurenčnú kontrolu nad ohybovými operáciami. Vďaka tejto presnosti je ideálna pre priemyselné odvetvia, ktoré vyžadujú náročné normy, ako je výroba letectva, automobilového priemyslu a ťažkých strojov.

Ten Elektro-hydraulický servomotorový stroj Je vybavený systémom Delem DA53T CNC ako štandard, známy pre jeho užívateľsky prívetivé rozhranie a výkonné riadiace schopnosti. Avšak pochopenie, že rôzne operácie môžu mať jedinečné požiadavky, stroj ponúka aj alternatívne CNC systémy od spoločnosti Delem a Cybelec. Táto flexibilita umožňuje operátorom zvoliť riadiaci systém, ktorý sa najlepšie vyrovnáva s ich pracovným tokom a preferenciami, čím zabezpečuje bezproblémovú integráciu do ich existujúcich výrobných procesov.

Jednou z vynikajúcich funkcií tohto stroja je jeho systém zadného rozchodu. Dodáva sa štandardne s 2-osou (x, r) zadným meradlom, ktorý poskytuje solídny základ pre základné ohybové operácie. Pre tých, ktorí vyžadujú pokročilejšie schopnosti, je k dispozícii upgrade na 4-os (x, r, z1, z2) zadný rozchod. To umožňuje väčšiu univerzálnosť a efektívnosť, čo uľahčuje vykonávanie komplexných ohybu a viacstupňových operácií. Presný pohyb a riadenie zadného rozchodu zabezpečuje, aby sa každý ohyb vykonal s presnosťou, minimalizoval chyby a plytvanie materiálom.

Aby sa ďalej zvýšila presnosť ohybu, je pracovný faktor elektrom-hydraulického servo-ohybového stroja vybavený motorizovaným mechanizmom anti-deflexie kontrolovaného CNC. Táto inovatívna funkcia automaticky kompenzuje akúkoľvek deformáciu posúvača počas ohýbania, čo zaisťuje, že kvalita obrobku zostáva neovplyvnená. Systém CNC neustále upravuje sumu kompenzácie a poskytuje konzistentné výsledky ohybu aj na náročných materiáloch a zložitých profiloch. Táto schopnosť je obzvlášť cenná pri práci s dlhšími obrobkami alebo materiálmi náchylnými na deformáciu, čím sa zabezpečuje, že každý kus spĺňa prísne normy kvality.

Pokiaľ ide o použiteľnosť, elektro-hydraulický servomotorový ohýbací stroj je navrhnutý s ohľadom na operátor. Intuitívne rozhranie CNC umožňuje ľahké programovanie a nastavenie, znižovanie krivky učenia a zvýšenie produktivity. Bezpečnostné prvky sú integrované v celom stroji a poskytujú bezpečné pracovné prostredie bez zníženia efektívnosti. Vďaka svojej flexibilite v konfigurácii a ľahkej prevádzke je vhodná pre projekty s vysokou objemom a projekty výroby na mieru.

Ten Elektro-hydraulický servomotorový stroj je vysokovýkonný roztok s presným inžinierstvom pre širokú škálu aplikácií kovového ohýbania. Vďaka kombinácii robustnej konštrukcie, pokročilých elektromdraulických servomoránskych regulácií, všestranných možností CNC a inovatívnych prvkov, ako je mechanizmus anti-deflexie, z neho robí neoceniteľný prínos pre akúkoľvek operáciu pri spracovaní kovov. Či už potrebujete vykonať jednoduché zákruty alebo riešiť zložité, viacstupňové procesy ohýbania, tento stroj poskytuje presnosť, efektívnosť a spoľahlivosť potrebnú na splnenie najvyšších výrobných štandardov.
